Le paratoie sono dei dispositivi di sbarramento idraulico progettate per il contenimento, la regolazione, l’intercettazione e la deviazione di flussi idrici, sia naturali che artificiali.
Il loro utilizzo permette quindi di gestire e regolare il deflusso di un corso d’acqua, gestendone anche la portata.
Le paratoie sono costituite generalmente da diversi componenti, tra cui un elemento piano o sagomato che alzandosi e abbassandosi a seconda della corrente, permette o impedisce al fluido di passare, regolandone così il flusso.
A seconda della funzione e degli specifici ambiti di applicazione, sono disponibili DIVERSI MODELLI DI PARATOIE.
Tra questi:
PARATOIE IN ACCIAIO A SEZIONE RETTANGOLARE
Per il contenimento e la regolazione di acque di superficie, scarichi e ambienti aggressivi
- A ghigliottina o stramazzo
- A sezione rettangolare o quadrata
- In acciaio zincato, inox AISI 304 o inox AISI 316
- In esecuzione compatta con tenuta su tre o quattro lati
- Tenute in EPDM
- Azionamento mediante vite saliente o non saliente in acciaio AISI 420 con filetto trapezoidale
- Con riduttore manuale ove richiesto
- Completo di volantino di manovra
- Telaio con struttura autoportante per fissaggio a parete verticale con tasselli chimici o da inghisare a muro
PARATOIE IN ACCIAIO INOX A SEZIONE QUADRATA
Per utilizzo in acque di superficie, scarichi e ambienti aggressivi secondo DIN 19569-4
- Paratoia murale a ghigliottina a sezione quadrata in acciaio inox AISI 304 o 316 Ti
- Telaio e piatto in acciaio inox 304 o 316 Ti
- Tenute in EPDM
- Azionamento mediante vite non saliente in acciaio inox
- Madrevite dello stelo in bronzo resistente all’acqua di mare
PARATOIA IN ACCIAIO INOX SERIE RINFORZATA
Per utilizzo in acque di superficie, scarichi e ambienti aggressivi secondo UNI EN 12266
- Paratoia a ghigliottina a sezione circolare in acciaio inox AISI 304 o 316 Ti
- In esecuzione compatta con tenuta su quattro lati nei due sensi di flusso
- Telaio e piatto in acciaio inox 304 o 316 Ti
- Tenute in EPDM
- Azionamento mediante vite non saliente in acciaio inox
- Madrevite dello stelo in bronzo resistente all’acqua di mare
- Telaio con struttura autoportante per fissaggio a parete verticale o flangia UNI PN10
OPZIONI
– motorizzazione elettrica
– attuatore pneumatico
– altre misure a richiesta
– altri campi di pressione a richiesta

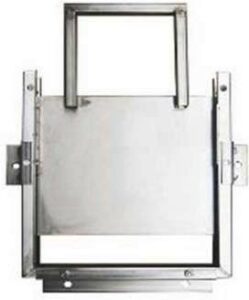

PARATOIA MANUALE IN ACCIAIO INOX
- Paratoia murale a ghigliottina di tipo manuale semplice apri-chiudi
- Sezione quadrata in acciaio inox AISI 304 o 316
- Esecuzione compatta con tenuta su tre lati per utilizzo in acque di superficie, scarichi e ambienti aggressivi secondo DIN 19569-4
- Telaio e piatto in acciaio inox AISI 304 o 316
- Tenute in EPDM
- Azionamento di tipo manuale mediante maniglia
- Applicazione a parete verticale o su canale
PARATOIA A GHIGLIOTTINA PER APPLICAZIONE MURALE
3 MODELLI:
1°
- Paratoia murale a ghigliottina
- Tenuta in un senso di flusso per utilizzo in acque di superficie, scarichi e ambienti aggressivi
- Carico idraulico 1 m
- Applicazione su parete verticale
- Pannello posteriore in PEAD
- Telaio e ghigliottina in acciaio inox AISI 316L
- Guarnizione di tenuta in EPDM
- Azionamento apri-chiudi di tipo manuale semplice con asta saliente
2°
- Paratoia murale a ghigliottina
- Tenuta in un senso di flusso per utilizzo in acque di superficie, scarichi e ambienti aggressivi
- Carico idraulico 1 m
- Applicazione su parete verticale
- Pannello posteriore in PEAD
- Telaio e ghigliottina in acciaio inox AISI 316L
- Guarnizione di tenuta in EPDM
- Azionamento con vite non saliente in acciaio
- Inox AISI 316L con filetto trapezoidale
- Passo 6mm
- Chiusura in senso orario
3°
- Paratoia murale a ghigliottina
- Tenuta nei due sensi di flusso per utilizzo in acque di superficie, scarichi e ambienti aggressivi
- Carico idraulico 5 m
- Applicazione su parete verticale
- Ghigliottina e pannello posteriore in PEAD
- Telaio e nervatura in acciaio inox AISI 316L
- Guarnizione di tenuta in EPDM
- Azionamento con vite non saliente in acciaio inox AISI 316L con filetto trapezoidale e terminale a mezza luna
- Passo 6mm
- Chiusura in senso orario
- Dotato di cunei di controspinta oltre il DN800mm
PARATOIA PER APPLICAZIONE IN-LINE
A GHIGLIOTTINA
- Paratoia in-line a ghigliottina
- Tenuta nei due sensi di flusso per utilizzo in acque di superficie, scarichi e ambienti aggressivi
- Carico idraulico max 10 m
- Applicazione in linea serie liscia per accoppiamento su tubi di qualsiasi materiale per mezzo di giunti multidiametrali MSC o serie flangiata UNI PN10
- Corpo e ghigliottina in PEAD e acciaio inox AISI 316L
- Guarnizione di tenuta in EPDM
- Azionamento con vite non saliente in acciaio inox AISI 316L con filetto trapezoidale
- Passo 6mm
- Chiusura in senso orario
IN ACCIAIO
Paratoia in acciaio per applicazione in-line avente:
- Corpo della cassa di tipo stagno elettrosaldato di lamiera piegata e nervata in acciaio S275 o inox 304
- Testa imbullonata amovibile
- Fondo cassa dotato di tappi di spurgo
- Tenuta dello stelo filettato rotante mediante treccia in teflon con premistoppa a pressione regolabile
- Scudo elettrosaldato di lamiera piegata e nervata in acciaio S275 o inox 304
- Guarnizione a forma di nota musicale durezza 75ShA +/- 5 in EPDM ancorata allo scudo mediante piatto in acciaio inox AISI 304
- Scorrimento scudo su ruote per riduzione attrito e preservare la guarnizione da consumo, realizzate in bronzo autolubrificante su perni esenti da manutenzione in acciaio inox AISI 304
- Vite non saliente a filetto trapezoidale sinistro in AISI 304, chiocciola in bronzo basculante
- Binari di scorrimento delle ruote in chiusura per assicurare tenuta stagna dello scudo in entrambi i lati
- Viteria in acciaio inox A2
- Le paratoie sono ad azionamento manuale con volantino diretto ad asse verticale e gruppo reggispinta fino al DN 800
- Possono essere motorizzate o dotate di attuatore portatile
- La paratoia in-line può essere accoppiata alla condotta tramite saldatura (in caso di condotte in acciaio) oppure con testate lisce e giunti di accoppiamento oppure flangiata.
La paratoia deve rispettare la norma DIN 19569-4.
PARATOIE PE SEMPLICI APRI-CHIUDI
Paratoia a ghigliottina di tipo semplice manuale apri-chiudi per l’intercettazione e deviazione di flusso in acque di superficie, scarichi e ambienti aggressivi
- Applicazione in-line o a muro
- Corpo in PE a forte spessore, lama e maniglia in acciaio inox AISI
- Tenuta in un sol senso di flusso
- Carico idraulico 1m H20
A richiesta con clapet di fine linea.
