Idrovalvole di regolazione a membrana

Idrovalvole di regolazione a membrana

L’azienda produce due tipi di valvole a membrana:
• serie M3000 (passaggio ridotto)
• serie M2000 (passaggio pieno)
Fusione
Elettrosaldate
Ghisa sferoidale JS 1030

-VALVOLA IN REGOLAZIONE (RIDUTTRICE)

Configurazione-OFF                                                Configurazione-ON                                        Configurazione
in REGOLAZIONE

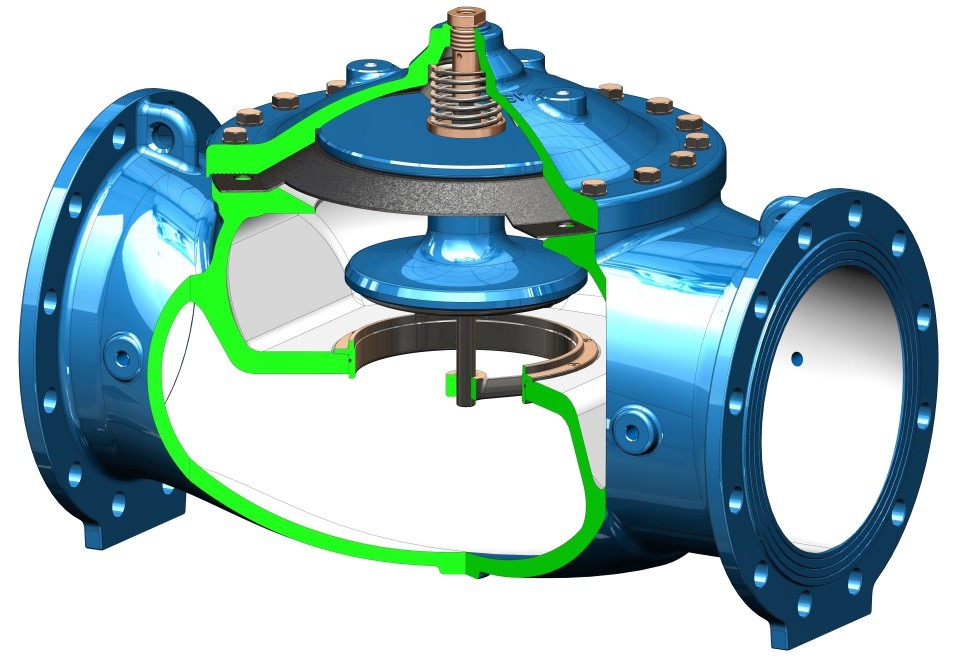

VALVOLA STANDARD – CONFIGURAZIONI POSSIBILI

Configurazione Standard                          Configurazione con V-PORT               Configurazione con doppio cestello

VALVOLA RIDUTTRICE E STABILIZZATRICE DI PRESSIONE

Riduce e stabilizza la pressione di valle al valore
prestabilito indipendentemente dal valore di
portata e dalle variazioni della pressione di monte.

Viene solitamente utilizzata in tutte le reti idriche di
distribuzione e/o adduzione, allo scopo di
salvaguardare e ottimizzare la pressione alle
utenze.
VALVOLA DI SFIORO/SOSTEGNO MINIMA PRESSIONE A MONTE

Mantiene una pressione minima regolabile di
monte, consentendo il transito verso valle della
quantità d’acqua in eccesso ed ogni eventuale
sovra – pressione.
APPLICAZIONE PER SOSTEGNO – La valvola è
installata in linea tra due zone a differente
pressione. La valvola impedisce che un aumento
di prelievo nella zona più bassa crei un calo di
pressione nella zona più alta, sostenendo la
pressione di monte ad un dato valore di reset; al
verificarsi di tali condizioni la pressione nella zona
di valle verrà ridotta.
APPLICAZIONE PER SFIORO – La valvola viene
installata per scaricare la pressione in eccesso.
Generalmente la valvola devia il flusso/pressione
in eccesso in atmosfera, in serbatoio di
stoccaggio, o tramite by-pass alla pompa di
aspirazione.

VALVOLA DI SFIORO DELLA PRESSIONE CON APERTURA ANTICIPATA

La M3200 è una valvola in grado di prevenire il
colpo d’ariete.
Viene installata in derivazione subito a valle delle
pompe. E’ configurata con due piloti posti in
parallelo sulla valvola principale.
Svolge quindi due funzioni fondamentali:

•
Anticipazione dove la valvola si prepara allo
spegnimento della pompa;

• Sfioro dove si riesce a proteggere la stazione di
pompaggio da sovra-pressioni generate sia
durante l’avviamento della pompa, che da
situazioni dove per manovre particolari si
verificassero condizioni di portata nulla e quindi
con regime di cavitazione sulla pompa.

VALVOLA DI CONTROLLO DELLA PORTATA

La valvola mantiene automaticamente un valore di
portata regolata costante indipendentemente dalle
variazioni di pressioni a monte e a valle della
valvola stessa. Ogni variazione, misurata dal
diaframma tarato installato normalmente a valle
della valvola viene trasmessa ad un pilota
differenziale che interviene immediatamente a
correggere la posizione di efflusso della valvola
principale garantendo una precisa regolazione.

VALVOLA DI REGOLAZIONE LIVELLO COSTANTE A GALLEGGIANTE

Mantiene il controllo del livello
massimo del serbatoio entro un valore
determinato dalla corsa effettiva del
galleggiante (corsa del pilota a
galleggiante 10 cm). L’azione del pilota
e l’azione del sincronizzatore,
combinate, garantiscono una perfetta
e stabile modulazione della valvola,
qualsiasi sia il grado di apertura
richiesto mantenendo l’equilibrio tra il
prelievo dal serbatoio e l’acqua
immessa attraverso la valvola di
regolazione.
E’ normalmente utilizzata su serbatoi a
gravità.

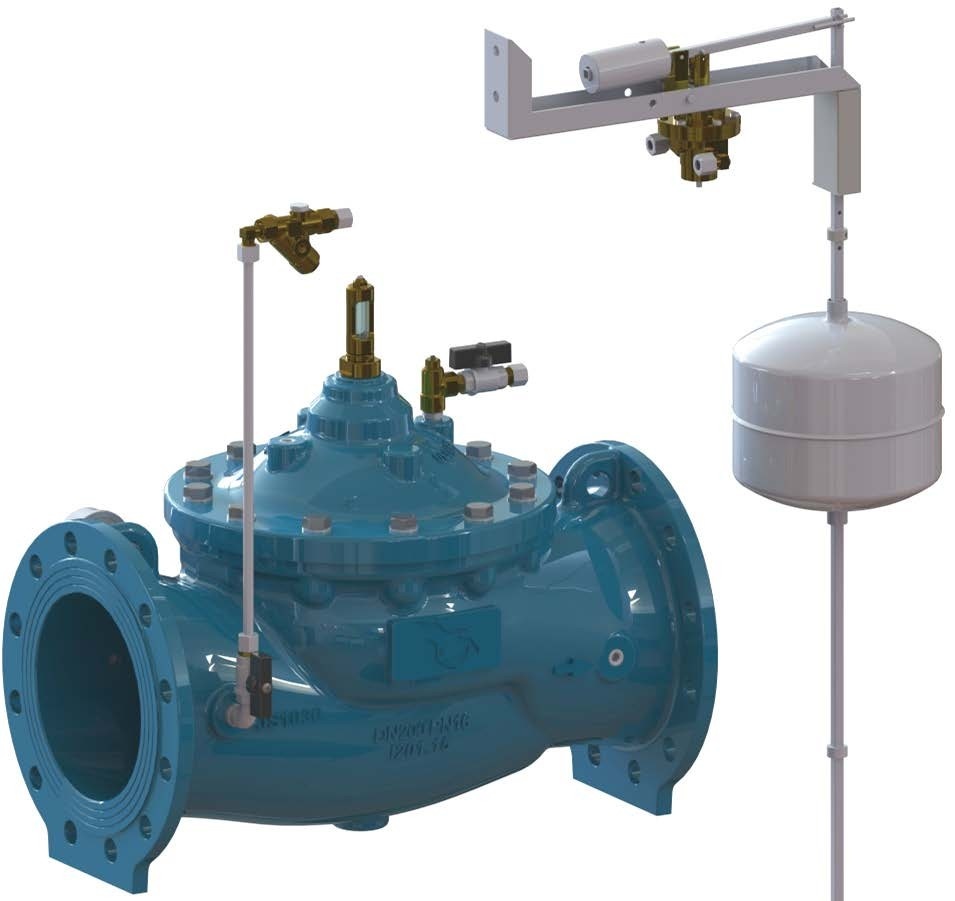

VALVOLA DI SEZIONAMENTO A GALLEGGIANTE

Tramite l’azione di un pilota a tre vie a
galleggiante, la valvola controlla il
livello minimo e massimo dell’acqua
all’interno del serbatoio. I due livelli di
intervento sono facilmente regolabili
agendo sui morsetti posti sull’asta del
dispositivo a galleggiante. La
regolazione è compresa tra un minimo
di 10 cm ed un valore standard di 1 m.
A richiesta è disponibile un kit per
aumentare tale intervallo.
E’ una tipologia di valvola
normalmente utilizzata su serbatoi
alimentati da sistemi di sollevamento,
quindi con necessità di intermittenza,
su serbatoi di accumulo, stazioni di
rilancio, depositi per anti-incendio.

VALVOLA DI SEZIONAMENTO CON COMANDO ELETTRICO DA REMOTO

La valvola è comandata da un’elettrovalvola a tre
vie in grado di convogliare o scaricare dalla
camera di manovra della valvola principale il
volume d’acqua necessario a provocarne la
chiusura o la completa apertura. La velocità di
apertura e chiusura della valvola è regolabile. A
seconda dell’applicazione richiesta la valvola
principale può essere normalmente chiusa e
quindi apre eccitando l’elettrovalvola, viceversa
normalmente aperta e quindi chiude eccitando
l’elettrovalvola.
Sono disponibili elettrovalvole con tensioni diverse
di funzionamento sia monostabili che bistabili.
Su richiesta, il circuito di controllo può essere
alimentato oltre che dalla pressione di linea anche
da una fonte esterna sia d’acqua che d’aria, è
necessario che la pressione di alimentazione
remota sia maggiore della pressione di linea.

VALVOLA DI SEZIONAMENTO PIEZOMETRICO UNIDIREZIONALE

Tramite l’azione di un pilota a tre vie piezometrica,
questa valvola controlla il livello massimo
dell’acqua all’interno di un serbatoio. La riapertura
della valvola avviene ad un livello più basso
determinato dall’isteresi del pilota piezometrico. Il
valore di questa isteresi è funzione dell’altezza
piezometrica da controllare e varia da 0,3 mca a
1,3 mca.
E’ una tipologia di valvola normalmente utilizzata
su serbatoi pensili o interrati dove l’installazione di
un pilota a galleggiante tradizionale risulterebbe
complesso o addirittura in alcuni casi impraticabile;
complessa per la distanza in alcuni casi tra la
valvola e la posizione del pilota o impraticabile nel
caso di inaccessibilità all’interno del serbatoio su
cui effettuare il controllo di livello. Il sistema
piezometrico è non intrusivo, non richiede
l’installazione di alcun dispositivo all’interno del
serbatoio. Questa tipologia di valvola è impiegata
in tutti quei casi dove i serbatoi sono alimentati da
sistemi di sollevamento, quindi con necessità di
intermittenza, su serbatoi di accumulo, depositi per
anti-incendio e specialmente su serbatoi pensili,
impiegati per l’alimentazione di reti cittadine.
